Tillförlitliga rörmärkningar som efterföljer ISO 20560

Identifiera tydligt rör för högre säkerhet

Skaffa guide om rörmärking

ISO 20560-godkända rörmärkningar

ISO 20560-rörmärkningar är globalt erkända. Användningen av rörmärkningar som efterföljer ISO 20560 kommer att öka säkerheten i din anläggning.

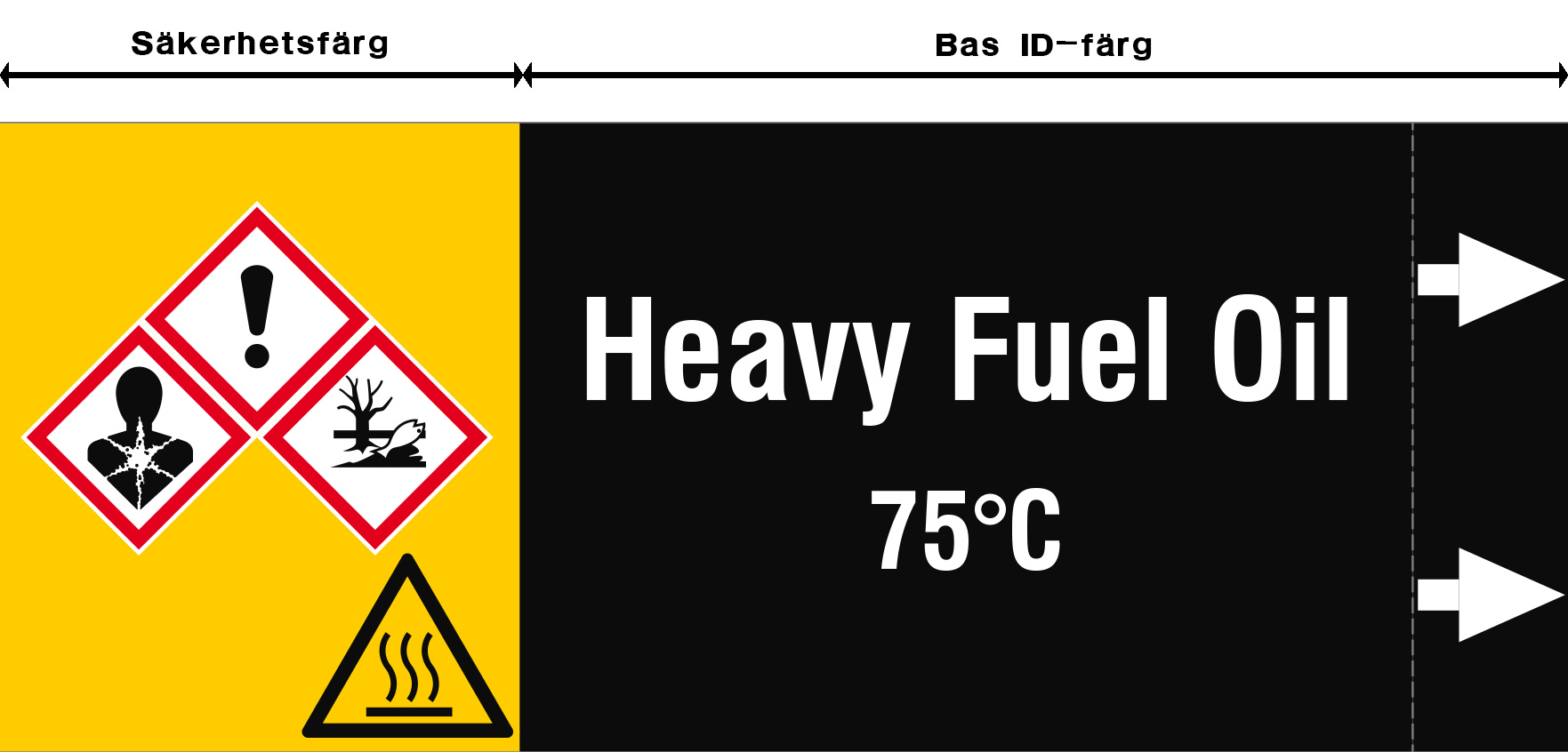

Dessa rörmärkningar är en kombination av 2 färgzoner:

  • färgzonen för grundläggande identifiering, där du kan placera namnet på innehållet och ytterligare säkerhetsinformation såsom tryck, temperatur och hastighet
  • säkerhetsfärgen som visualiserar ökad risk via varningssymboler enligt GHS/CLP eller ISO 7010

    • Rörmärkningar harmonierar dessutom med tankmärkningarna enligt ISO 20560, och ger snabb inblick i hur installationer hänger ihop.

    Upptäck våra tankmärkningar enligt ISO 20560


    Färgkod & Varningssymboler

    Färger

    Rörinnehåll Färg
    Grundläggande identifiering
    Vatten Grön
    Luft Blå
    Gas i antingen gas- eller vätskeform Grå
    Vätskor och fasta material Svart
    Alkalier Violett
    Syror Orange
    Brandbekämpningsmedium Röd
    Säkerhet
    Farliga ämnen Gul

    Varningssymboler

    EU kräver att farliga ämnen ska vara försedda med lämpliga GHS/CLP-symboler. Andra relevanta symboler kan läggas till, exempelvis en varningssymbol för varm yta enligt ISO 7010. Relevanta symboler ska grupperas på ena sidan och visas på den gula säkerhetsfärgbakgrunden.

    Mått

    Enkel rörmärkning* 360°-vymärkning* Min. diameter (mm) Max. diameter (mm) Bredd bas ID-färg (mm)**
    A, A-Y A360, A360-Y 0 50 85
    B, B-Y B360, B360-Y 51 100 85
    C, C-Y C360, C360-Y 101 150 85
    D, D-Y D360, D360-Y 151 300 120
    E, E-Y E360, E360-Y 301 500 120
    H, H-Y H360, H360-Y 500 3000 200

    * Stil A(360): Enfärgad rörmärkning utan gul säkerhetsfärg.
      Stil A(360)-Y: Rörmärkning med bas ID-färg +gul säkerhetsfärg.

    ** Bredd bas ID-färg: min. bredd specificerad av normen.
